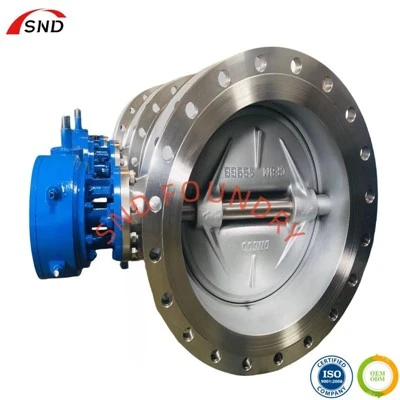

Þetta er flans-tengdur tvöfaldur sérvitringur iðnaðarfiðrildaventill. Tvöfaldur sérvitringur fiðrildaventillinn er afkastamikill-fiðrildaventill. Hönnun þess, þar sem ás ventilstilsins er á móti bæði miðju skífunnar og miðju ventilhússins, dregur úr núningi á milli skífunnar og sætisins, sem bætir þéttingu og líftíma. Tvöfaldur sérvitringur iðnaðar fiðrildalokar eru almennt notuð vökvastjórnunartæki í iðnaðarpípukerfi.
Færibreytur
|
Efni ventilhússins |
QT 450 |
|
Gildandi miðill |
Olía, gas, vatn |
|
Tenging |
Flans |
|
Kraftur |
Handvirkt/rafmagns/loftkerfi |
|
Gildandi hitastig |
Hár hiti |
|
Ábyrgðartími |
12 mánuðir |
|
Stuðningur við aðlögun |
OEM, OBM, ODM |
Kostir
Frábær þéttingarárangur
Tvöföld sérvitringshönnunin dregur úr sliti á lokasæti og viðheldur tvíátta innsigli (koma í veg fyrir leka úr miðlum) jafnvel eftir langtímanotkun.-
Auðveldari aðgerð
Sérvitringa uppbyggingin dregur úr opnunar- og lokunarviðnámi, sem auðveldar handstýringu loka- með stórum þvermáli.
Lengri endingartími
Lokasæti og fiðrildaplata upplifa ekki harðan núning, sem dregur úr sliti á íhlutum og lækkar viðhaldskostnað.
Sterk flæðigeta
Lítið flæðiviðnám þegar fiðrildaplatan er alveg opin, hentugur fyrir há-flæðis-leiðslukerfi.
Eiginleikar
Tvöföld sérvitring uppbygging
Ás ventilstilsins er á móti bæði miðju fiðrildaplötunnar og miðju lokans, þannig að "núll núningur" snerting næst milli fiðrildaplötunnar og lokasætisins við opnun og lokun.
Forskrift um stórt þvermál
Merkt sem DN2000 (þvermál 2000mm), PN10 (þrýstingur 1,0MPa) á skýringarmyndinni, þetta er auka-stór loki.
Flanstenging
Ytri hringlaga gatið er aðlagað fyrir pípuboltatengingar, sem tryggir þægilega uppsetningu og áreiðanlega þéttingu.
Handvirkt akstur
Með gírkassa og handhjóli er hægt að stjórna lokum með stórum-þvermáli með litlu togi.
Umsóknarsviðsmyndir
Aðallega notað í vökvaflutningskerfi með miklu-flæði, meðal-til-lágum-þrýstingi, dæmigerð forrit eru:
1. Vatnsveitur og frárennsliskerfi í þéttbýli (flutningar á kranavatni og skólpi);
2. Brunavarnir lagnakerfi (stórar byggingar, brunavarnir sveitarfélaga);
3.Kælivatn og hringrásarvatnsleiðslur í málmvinnslu-/efnaiðnaði;
4.Vatnsleiðslur fyrir vatnsverndarverkefni og dælustöðvar.
Pökkun og sendingarkostnaður
Lokunum er fyrst pakkað inn í gegnsærri plastfilmu (til ryk- og rakavörn), síðan frekar vafið inn í froðu/perlubómull (til púðunar og höggdeyfingar).
Viðargrisurnar eru gerðar úr -lausu efni (hentugt til flutninga yfir-landamæri) og innri froðu-/perlubómullarpúði er hentugur fyrir titring og ójafn umhverfi á landi, sjó og í lofti.
Pökkuðu lokana er hægt að geyma í vörugeymsluhillum. Viðargrisurnar eru með brettabyggingu neðst til að auðvelda hleðslu og affermingu með lyftara/bretti, sem gerir þær hentugar fyrir magnflutninga.
Þessar umbúðir verndar loka (sérstaklega nákvæmnisþéttingaríhluti) á áhrifaríkan hátt fyrir skemmdum við flutning og geymslu, sem gerir þær hentugar fyrir langa-fjarlægð, fjöl-flutningsstjórnun iðnaðarbúnaðar.
Pöntunarferli
Pöntunarferlið fyrir lokar er venjulega sérsniðið iðnaðarinnkaupaferli og sérstök skref eru sem hér segir:
Fyrirtækið
SND er með höfuðstöðvar í Wu An iðnaðargarðinum, Hebei héraði. Það er nútímalegt lokaframleiðslufyrirtæki sem samþættir rannsóknir og þróun, framleiðslu, sölu og þjónustu. Fyrirtækið hefur tekið mikinn þátt á sviði vökvastjórnunar í meira en 20 ár, með áherslu á að bjóða upp á hágæða ventlavörur og sérsniðnar lausnir fyrir iðnað eins og jarðolíu, raforku og orku, vatnsveitur sveitarfélaga, málmvinnslu og skipasmíði, og lyf og matvæli.
Helstu vörur fyrirtækisins eru: kúluventlar, hliðarlokar, stöðvunarlokar, fiðrildalokar, afturlokar, stjórnventlar, sérlokar osfrv. Vöruefnin eru meðal annars steypujárn, steypustál, ryðfrítt stál, stálblendi osfrv., sem getur mætt þörfum flókinna vinnuaðstæðna eins og háhita og háþrýstings, tæringarþol og slitþol. Að treysta á háþróað CAD/CAE hönnunarkerfi, CNC vinnslu.
